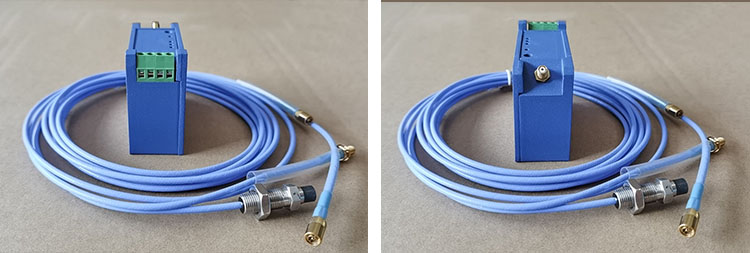

CT-S-DW型電渦流傳感器是由前置放大器和電渦流探頭組合構成，是一種非接觸式的線性化傳感系統。電渦流傳感器主要用來測量探頭與被測物體之間靜態和動態距離，被測物體一般為鐵氧體，探頭的交變電磁場被鐵氧體所吸收，傳感器的電子電路感應并處理該變化量，由此得到被測物體的位移量。具有長期工作可靠性好、測量范圍寬、靈敏度高、分辨率高、響應速度快、抗干擾力強、不受油污等介質的影響等優點,因此在大型旋轉機械在線狀態監測與故障診斷中得到廣泛應用。
電渦流傳感器的應用:
軸向位置測量：它可指示止推軸承的磨損或潛在的軸承失效的可能性。
徑向振動測量：它可指出軸承的工作狀況，并可測出諸如轉子的不平衡，不對中以及軸裂紋等機械故障。
軸在軸承內的平均徑向位置：它可用來決定方位角，它也是轉速是否穩定，軸是否對中的一種指示。
鍵相器信號：是為測量軸的旋轉速度以及相位角之用。
偏心度：對于大小透平機械，在啟動時，需要測量軸的彎曲，即偏心度。
技術參數:
探頭直徑 （ mm ） | Ф8 | Ф11 | Ф16 | Ф18 | Ф25 | Ф32 | Ф40 | |
線性范圍 （ mm ） | 2 | 4 | 6 | 8 | 14.5 | 18 | 22 | |
靈敏度 （ v/mm ） | 8 | 4 | 2 | 2 | 1 | 0.8 | 0.6 | |
工作溫度范圍 | 探頭 ( ℃ ) | -40 ~ 150 | ||||||
延長電纜 ( ℃ ) | -40 ~ 150 | |||||||
前置器 ( ℃ ) | -30 ~ 70 | |||||||
線性誤差 （ % ） | ＜ 1 | ＜ 1 | ＜ 1 | ＜ 1 | ＜ 1.5 | ＜ 1.5 | ＜ 1.5 | |
頻率響應 | 0 ~ 5 KHz | |||||||
電 源 | -24VDC 或 +24VDC 可根據用戶需要設計工作電壓 | |||||||
輸出電流 | 4-20mA 負載＜ 500 Ω | |||||||
傳感器電阻 | 2-10 Ω （一般 5.4 Ω） | |||||||
最大輸出電壓 | 約 -22VDC(-24VDC 電源供電時 ) | |||||||
耗 電 量 | ＜ 20 mA | |||||||
探頭電纜長度 | 1 m | |||||||
系統電纜長度 | 探頭電纜長度 + 延長電纜 =5m±10% 或 9m±10% | |||||||
安裝螺紋 （ M ） | M10×1 | M14×1.5 | M20×1.5 | M22×1.5 | M30×1.5 M22×1.5 | M36×1.5 M22×1.5 | M22×1.5 | |
注：以上參數是在 25 ℃ 時，用 -24VDC 電源供電和 45# 鋼厚度 ≥ 5mm 作被測物所得的數據。
