管道混合器

>產品介紹
    管道混合器也稱管式靜態混合器,在給排水和環保工程中對投加各種混凝劑、助凝劑、臭氧、液氯及酸堿中和、氣水混合等方面都非常有效,是實現處理水與各種藥劑瞬間混合的理想設備;旌峡焖俑咝、結構簡單,節約能耗、體積小巧等特點。在不需外動力情況下,水流通過管道混合器會(huì )產生分流、交叉混合和反向旋流三個作用。使加入的藥劑迅速、均勻地擴散到整個水體中,達到瞬間混合的目的;旌闲矢哌_90~95%,可節省藥劑用量約20~30%。對提高水處理效果,節約能源,具有重大意義。

>構造原理
    管道混合器一般由三節混合單元組成(也可根據混合介質的特性增加節數)。每節混合單元為一個180°扭曲的固定螺旋葉片(或90°;交叉插板葉片),分左旋和右旋兩種。相鄰兩節中的螺旋葉片旋轉方向相反,相錯90°。為便于安裝螺旋葉片,玻璃鋼筒體做成兩個半圓形,兩端均用法蘭連接,筒體縫隙之間用環氧樹脂粘合,保證其密封要求。其它材質的管道混合器做法不盡相同。
    管道混合器的螺旋葉片不動,僅是被混合的物料或介質的運動,流體通過除產生降壓外,無需外部能源。主要是流動分割、徑向混合、反向旋轉,兩種介質不斷激烈摻混擴散,達到混合目的。

>適用范圍
    1、城市生活用水和工業給水處理中投加各種混凝劑、助凝劑進行混合作用;
    2、城市生活污水和工業廢水處理中投加各種混凝劑、助凝劑進行混合作用;
    3、給水排水、環保工程中氣水混合、投加液氯、臭氧等藥劑進行消毒處理;
    4、工業廢水中進行酸堿中和混合作用;
    5、多種工業廢水進行混合均化處理。

>設計參數
    1、管道混合器管徑按經濟流速進行選擇,一般按0.9~1.2m/s計算,管徑大于500mm的最大流速可達1.5m/s。有條件時,將管徑放大50~100mm,可以減少水頭損失;
    2、管道混合器混合單元節數基本組合按三節考慮,水頭損失約0.4~0.6m,也可根據混合介質的情況增減節數;
    3、管道混合器內水壓按0.1MPa考慮,也可根據實際壓力進行設備加工。

>產品安裝
    1、管道混合器安裝不受方向限制,可以水平、垂直或其他組合方式;
    2、管道混合器安裝在架空管道上時,必須用管道支架進行固定,埋地管道可安裝在檢修井內;
    3、投加藥劑的管道由用戶單位自行設計,可按全國給水排水標準圖進行安裝,但管內流速必須大于1.0m/s,管中壓力應小于0.2MPa(FRP材質);
    4、各種藥劑的投加位置,應在管道混合器混合單元前端,并大于0.3米。

>結構圖示

 >技術參數
    (下表為FRP材質管道混合器標準數據,含加藥口)


>選型參考


>訂貨須知

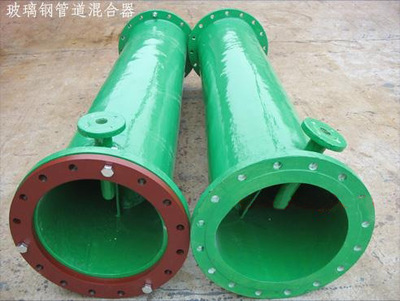

    管道混合器,有UPVC、FRP、碳鋼襯膠、不銹鋼等四種材質。
    UPVC材質的規格:DN50~DN300,少量一般均有現貨;
    FRP材質的規格:DN50~DN1500,其中DN50~DN125少量一般均有現貨,其余規格需要定做,生產周期大約20天。
    碳鋼襯膠材質的規格:DN200~DN1500,各規格全部需要定做,生產周期大約25天。
    不銹鋼材質的規格:DN50~DN1500,其中DN50~DN100少量一般均有現貨(304不銹鋼),其余規格DN125~DN1500需要定做,生產周期大約20天。316L不銹鋼材質的各規格全部需要定做,生產周期大約25天。
    訂貨時請明確所需管道混合器的型號、材質、數量、壓力等級等相關要求。
